每个标准都对法兰上的标识有所要求，今天以化工标准（PN系列）为例，来介绍一下法兰标识。

一、标准编号

图中“HG20592-2009”为该法兰所执行的标准号，此处的HG/T 20592-2009是化工标准中的“PN系列”标准，而“Class系列”标准则是HG/T 20615-2009。

由于法兰标准较多，为了方便辨别，可以记住：HG开头的为化工标准，GB开头为国标标准，JB开头的为机械标准，SH开头的为石化标准，CB开头的为船用标准。

至于国外的标准，ANSI开头为美标，DIN开头为德标，EN开头为欧标，JIS开头为日标。

四、法兰类型代号

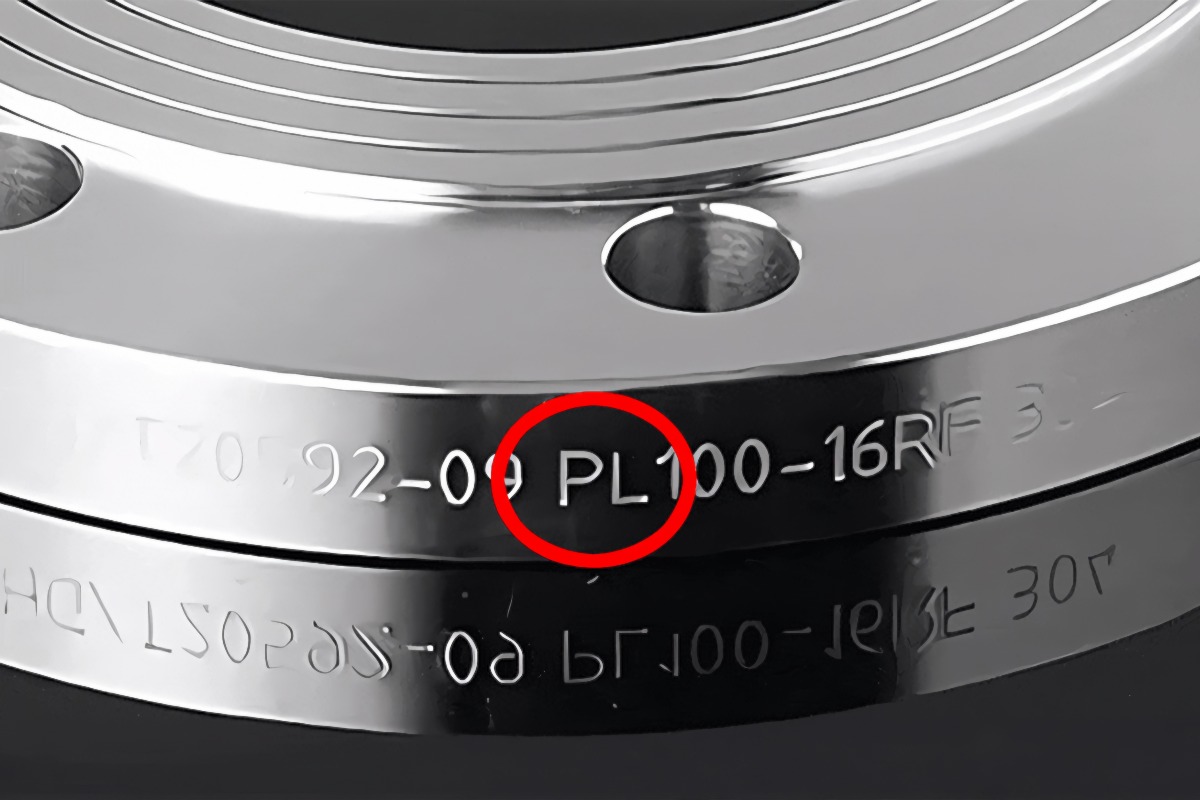

“PL”是指法兰类型代号——板式平焊法兰，除此以外，还有：SO（带颈平焊法兰）、WN（带颈对焊法兰）、IF（整体法兰）、SW（承插焊法兰）、Th（螺纹法兰）、BL（法兰盖）以及PJ/SE（对焊环松套法兰）。

备注：该图片“PL”后面的“100-16”，同样是指适用管道的公称尺寸和公称压力。

五、密封面

型式代号“RF”是指法兰的密封面形式，这里的“RF”是指突面法兰，除此以外，还有：FF（平面法兰）、MFM（凹凸面法兰）、TG（榫槽面法兰）、RJ（环连接面法兰）。

六、材料牌号

“S30408II”这里，前面“S30408”是指材料牌号，“II”是指锻造等级，国内的锻件按照国标分四个等级，图中这个是二级锻件。

关于材料牌号，比较复杂，目前已知的有不锈钢（如304、316等）、碳素钢（如Q235A、Q235B等）、合金钢等不同分类。

此外，304还可以用06Cr19Ni10来表示，304L可以用022Cr19Ni10来表示，其中“06”和“022”表示碳含量为0.06%和0.022%，“Cr19”表示铬含量约为19%，Ni10表示镍含量约为10%。其他材料牌号也都有类似的对应表示形式。

七、法兰连接的钢管厚度

至于法兰上对于钢管厚度的标识，并不是所有法兰都需要标注，根据化工标准要求，只有带颈对焊法兰和对焊环（松套法兰）应标注钢管厚度。

以上都是以现行的法兰化工标准中的PN系列标准为例来介绍的，Class系列的会略有不同。
