FISHER特征化阀笼解决炼化公司调节阀振动难题，年增效益近3000万

时间：2024-10-07

西南某大型炼化公司根据市场情况，需要优化乙二醇装置产品生产,降低乙二醇产量,提高坏氧乙烷产量。其中,闪蒸罐入口调节阀非常关键，要实现装置产量优化，此阀可控介质流量需要从原来的25000kg/h降低至17000kg/h,阀门开度需要降低。当流量低于25000kg/h时,阀门出现严重振动,控制不稳，执行机构每年断裂一次，使用寿命大大缩短,给生产安全运行带来极大隐患,用户急需解决。FISHER 通过核实现场具体工况，将普通阀笼改造为特征化 Whisper 阀笼后，流量可以精确控制在17000kg/h，阀门无振动,每年帮助用户创造近3000万元效益。

阀门振动分析

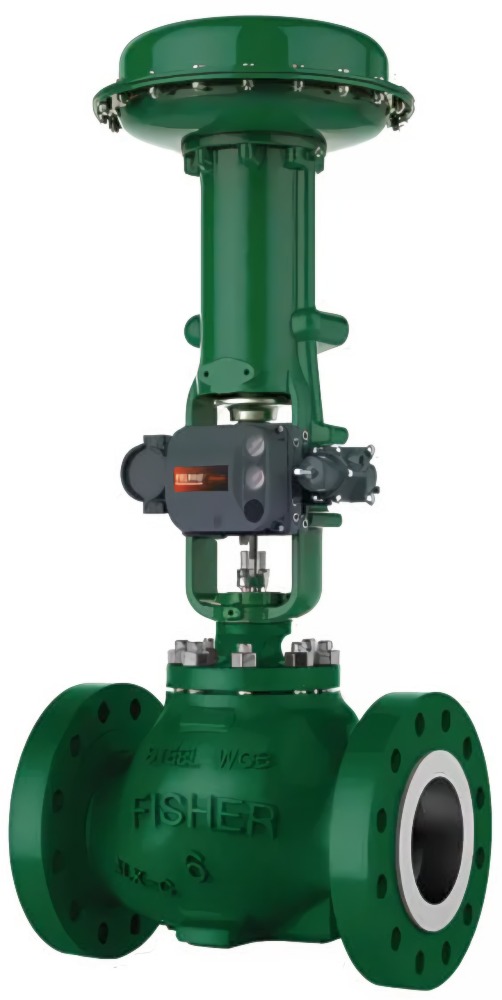

FISHER 调节阀规格:NPS 6 EWT/CF8M SST/CL15ORF

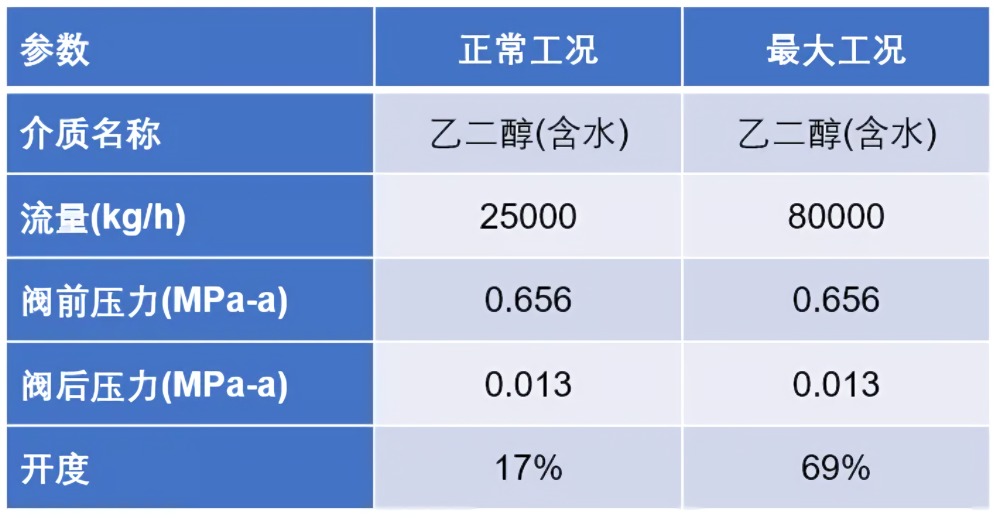

原阀工艺参数及开度:

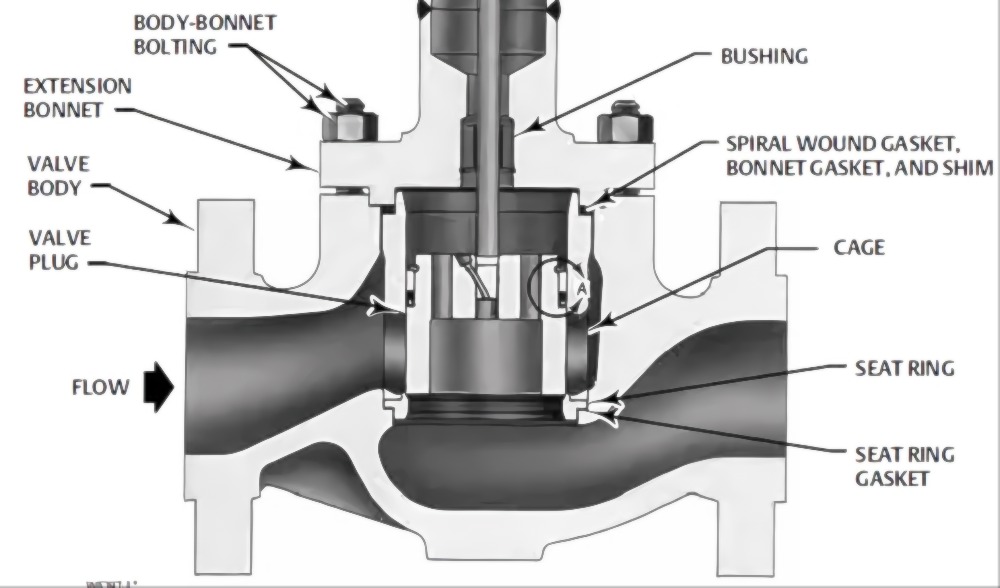

原阀结构如下:

       介质为含水乙二醇,阀后为真空罐，经过此阀减压会发生解析和闪蒸,产生大量气体。原阀配置为等百分比阀笼,在开度17%行程范围内,阀笼开窗部分均比较狭窄，介质流通面积较小;月介质经过阀流向向下(fowdown)，产生的气体会积聚在阀体底部，不能快速释放至下游，两相流介盾造成了阀内件机械振动。
FISHER调节阀改造方案
       根据上述分析，需要解决两个问题:阀门开度不能太小、介质流向改为向上。FISHER 通过将窗口式阀笼更换为特殊设计的特征化 Whisper 钻孔阀笼来实现，不仅阀门开度在所需最小流量提升至35%以上，同时介质流向变成了flow up(向上)。钻孔阀笼设计可以分散介质流束，可以有效地将经过阀门发生解析和闪蒸产生的气体能量分散消耗，快速释放两相流介质至下游管道。
成功改造后带来的经济效益
       改造后，流经此调节阀的介质最小流量可精确控制在17000kg/h，此时阀门没有出现振动，执行机构及控制附件不再损坏。优化调整乙二醇反应精制单元后，将乙二醇产量由1,2万吨/月降低至1.09万吨/月,每小时降低乙二醇产量约1.5th。降低乙二醇产量后可以多生产环氧乙烷产品，使装置产品效益最大化。1.5t/h乙二醇产量可以折算为1.058t/环氧乙烷产量,生产环氧乙烷效益为3500元/吨,乙二醇基本没有效益，通过此次成功改造，帮助用户实现每年增加生产效益总计为:8000hx1.058t/hx3500元/t=2962.4万元。
